کنتاکت چیست؟ راهنمای کاربردی برای درک مفهوم NO و NC
در دنیای برق و اتوماسیون صنعتی، وقتی میخواهیم جریان برق را قطع یا وصل کنیم، همه چیز به یک قطعه کلیدی و حیاتی ختم میشود: کنتاکت (Contact). فرقی نمیکند فرمان شروع کار یک پمپ بزرگ پتروشیمی باشد یا قطع اضطراری یک مدار در محیطهای حساس؛ کنتاکتها قهرمانهای پشت صحنه این فرآیند هستند.
در این مقاله قصد داریم به زبان ساده و کاربردی بررسی کنیم که کنتاکت چیست و اصطلاحات معروف NO و NC که روی تجهیزات برقی میبینید، دقیقاً چه معنایی دارند.
کنتاکت چیست؟
به زبان خیلی ساده، کنتاکتها بخشهای فلزی و هادی جریان برق درون کلیدها، شستیها (Push Buttons)، رلهها و کنتاکتورها هستند. این قطعات کوچک با متصل شدن به هم یا جدا شدن از یکدیگر، مسیر عبور جریان الکتریکی را باز یا بسته میکنند.
عملکرد کنتاکتها دقیقاً مثل دو لبه یک پل است؛ وقتی پل پایین میآید (کنتاکتها وصل میشوند)، ماشینها (جریان برق) عبور میکنند و وقتی پل بالا میرود (کنتاکتها جدا میشوند)، مسیر متوقف میشود.

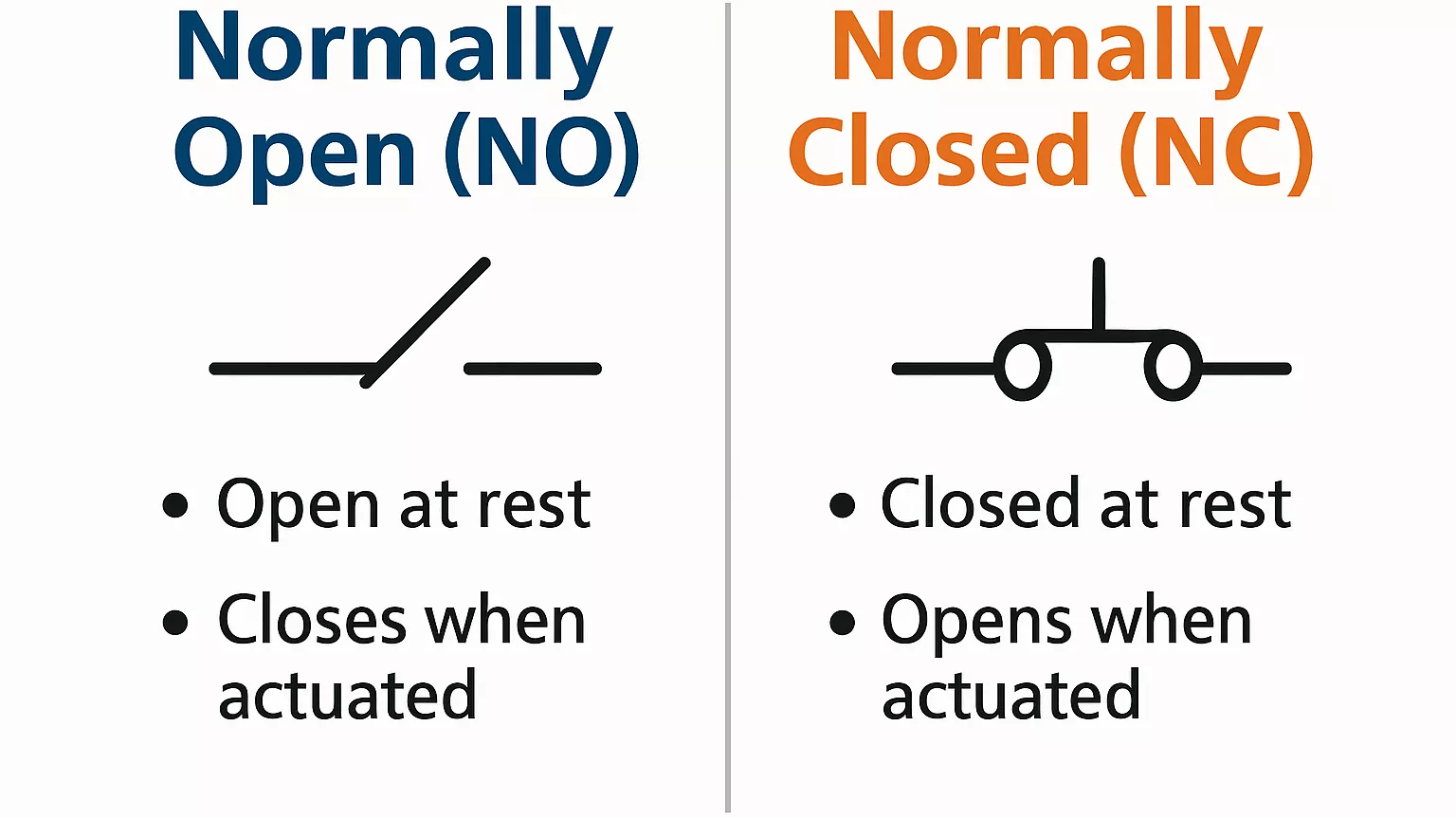

واژهشناسی الکترونیک: NO و NC یعنی چه؟
وقتی کاتالوگ فنی یک کلید فرمان یا میکروسوئیچ را باز میکنید، با دو اصطلاح کلیدی مواجه میشوید. این اصطلاحات وضعیت پیشفرض و «بدون تحریکِ» کنتاکت را نشان میدهند:
-
NO (Normally Open - در حالت عادی باز): این کنتاکت در حالت استراحت (زمانی که هیچ جریانی برقرار نیست یا دستمان را روی شستی نگذاشتهایم) باز است و جریانی را عبور نمیدهد. به محض اینکه شستی را فشار دهید، این کنتاکت بسته میشود و جریان برق وصل خواهد شد. (مثل کلید استارت)
-
NC (Normally Closed - در حالت عادی بسته): این کنتاکت در حالت استراحت، کاملاً بسته است و جریان برق را به راحتی عبور میدهد. به محض اینکه شستی را فشار دهید، این کنتاکت باز میشود و جریان برق را قطع میکند. (مثل کلید استاپ یا قطع اضطراری/قارچی)

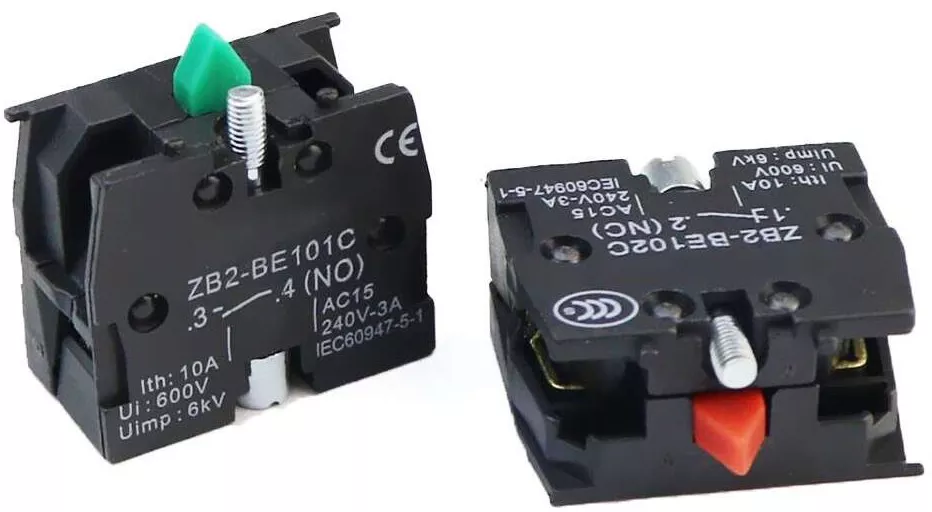

منظور از 1NO + 1NC چیست؟
عدد قبل از این اصطلاحات، تعداد این کنتاکتها را درون قطعه مشخص میکند. وقتی میگوییم یک کلید فرمان، شستی یا لیمیت سوئیچ دارای مکانیزم 1NO + 1NC است، یعنی درون این تجهیز:
یک عدد کنتاکتِ در حالت عادی باز (1NO) و یک عدد کنتاکتِ در حالت عادی بسته (1NC) تعبیه شده است.
چرا از این ترکیب استفاده میشود؟
این ترکیب به شما انعطافپذیری فوقالعادهای در طراحی مدار فرمان میدهد. به عنوان مثال، شما میتوانید از بخش NC برای قطع کردن یک سیستم و همزمان از بخش NO برای روشن کردن یک چراغ سیگنال (به نشانه خاموش شدن سیستم) استفاده کنید. یعنی با فشردن یک دکمه، دو سناریوی همزمان اتفاق میافتد.
جدول مقایسه سریع کنتاکتهای NO و NC
| ویژگی | کنتاکت NO (Normally Open) | کنتاکت NC (Normally Closed) |
| وضعیت در حالت استراحت | باز (قطع جریان) | بسته (وصل جریان) |
| وضعیت پس از فشردن/تحریک | بسته (وصل جریان) | باز (قطع جریان) |
| کاربرد اصلی | راهاندازی و استارت سیستمها | قطع اضطراری و استاپ سیستمها |
| رنگ استاندارد ظاهری | معمولاً سبز | معمولاً قرمز |
اهمیت کنتاکتها در تجهیزات ضد انفجار (Ex)
در صنایع مادر مانند نفت، گاز و پتروشیمی که محیطها مستعد انفجار (Hazardous Areas) هستند، شناخت کنتاکتها اهمیت دوچندانی پیدا میکند.
وقتی دو کنتاکت مکانیکی از هم جدا یا به هم متصل میشوند، یک ریزجرقه (Arc) ایجاد میکنند. در یک محیط عادی این جرقه اهمیتی ندارد، اما در زونهای خطرناک، همین جرقهی کوچک میتواند باعث انفجار گازهای معلق در هوا شود.
به همین دلیل، در تجهیزات ضد انفجار، این کنتاکتها:
-
یا درون محفظههای بسیار محکم و ضد شعله (Ex d) کپسوله میشوند تا جرقه به بیرون سرایت نکند.
-
یا ولتاژ و جریان ورودی به آنها به قدری پایين نگه داشته میشود (روش ذاتا ایمن یا Ex i) که توانایی ایجاد جرقهی آتشزا را نداشته باشند.
شناخت دقیق تعداد کنتاکتهای مورد نیاز (مثلاً 1NO 1NC یا 2NO 2NC) به شما کمک میکند تا در زمان خرید تجهیزات ضد انفجار، دقیقاً محصولی را انتخاب کنید که با نقشه مدار فرمان و استانداردهای ایمنی سایت شما همخوانی داشته باشد.
