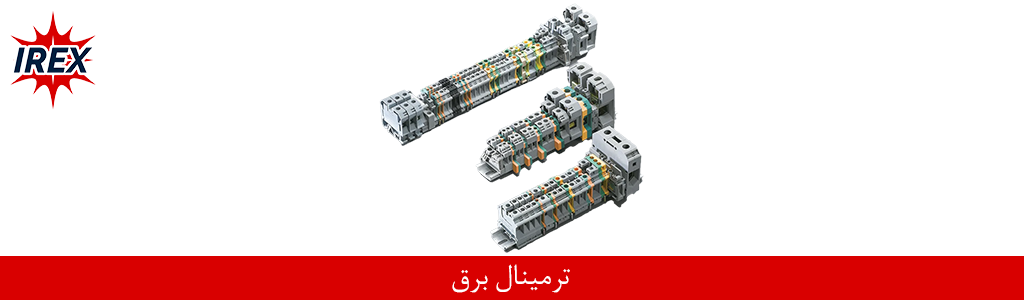

ترمینال برق، حلقه اتصال ایمن در شبکههای صنعتی
تصور کنید دهها کابل برق، سیگنال و فرمان از تجهیزات مختلفِ یک سایت پتروشیمی به سمت یک تابلو برق یا جعبه تقسیم (Junction Box) روانه شدهاند. اگر قرار باشد این کابلها به هم متصل شوند، آیا میتوانیم مثل سیمکشیهای قدیمی و خانگی، آنها را به هم بتابانیم و با چسب برق بپوشانیم؟ قطعاً خیر! در دنیای صنعت، اولین و تنها راهکار استاندارد برای اتصال کابلها، استفاده از ترمینال (Terminal Block) است.
در این مقاله با لحنی ساده اما کاملاً فنی بررسی میکنیم که ترمینال برق چیست، چرا تا این حد در صنعت اهمیت دارد و یک ترمینال معمولی چه تفاوتی با ترمینالهای تخصصی ضد انفجار دارد.

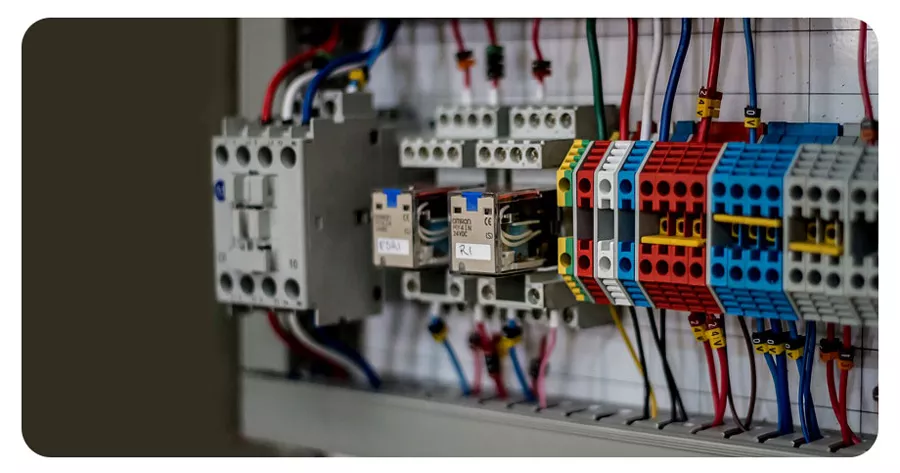

ترمینال برق دقیقاً چیست؟
ترمینال برق (یا ترمینال بلاک)، یک قطعه عایق با طراحی ماژولار است که درون خود یک یا چند نقطه اتصال فلزی (عموماً از جنس مس یا آلیاژهای برنج) دارد. وظیفه اصلی این قطعه، تامین یک اتصال الکتریکی محکم، ایمن و بدون افت ولتاژ بین دو یا چند سیم/کابل است.
به زبان ساده، ترمینالها مثل ایستگاههای انتقال مسافر عمل میکنند؛ جریان برق از یک کابل وارد ایستگاه (ترمینال) میشود و با امنیت کامل به کابل خروجی منتقل میگردد.
چرا در صنعت استفاده از ترمینال الزامی است؟
شاید بپرسید چرا مهندسان طراح تا این حد روی استفاده از ترمینالهای باکیفیت تاکید دارند؟ دلایل اصلی عبارتند از:
-
ایمنی مطلق: ترمینالها بخش لخت و رسانای سیمها را کاملاً میپوشانند و خطر برقگرفتگی یا اتصال کوتاه را به صفر میرسانند.
-
سهولت در عیبیابی (Troubleshooting): وقتی صدها سیم در یک تابلو وجود دارد، پیدا کردن قطعی یا مشکل بدون ترمینالها غیرممکن است. ترمینالها معمولاً شمارهگذاری میشوند (تگ میخورند) تا نقشه خوانی و پیدا کردن مسیر هر کابل در کمترین زمان انجام شود.
-
انعطافپذیری و توسعهپذیری: اگر در آینده بخواهید یک تجهیز جدید به سیستم اضافه کنید یا کابلی را تعویض کنید، نیازی به بریدن و لخت کردن مجدد سیمها نیست؛ فقط کافیست پیچ ترمینال را باز کنید!
انواع ترمینالها از نظر مکانیزم اتصال

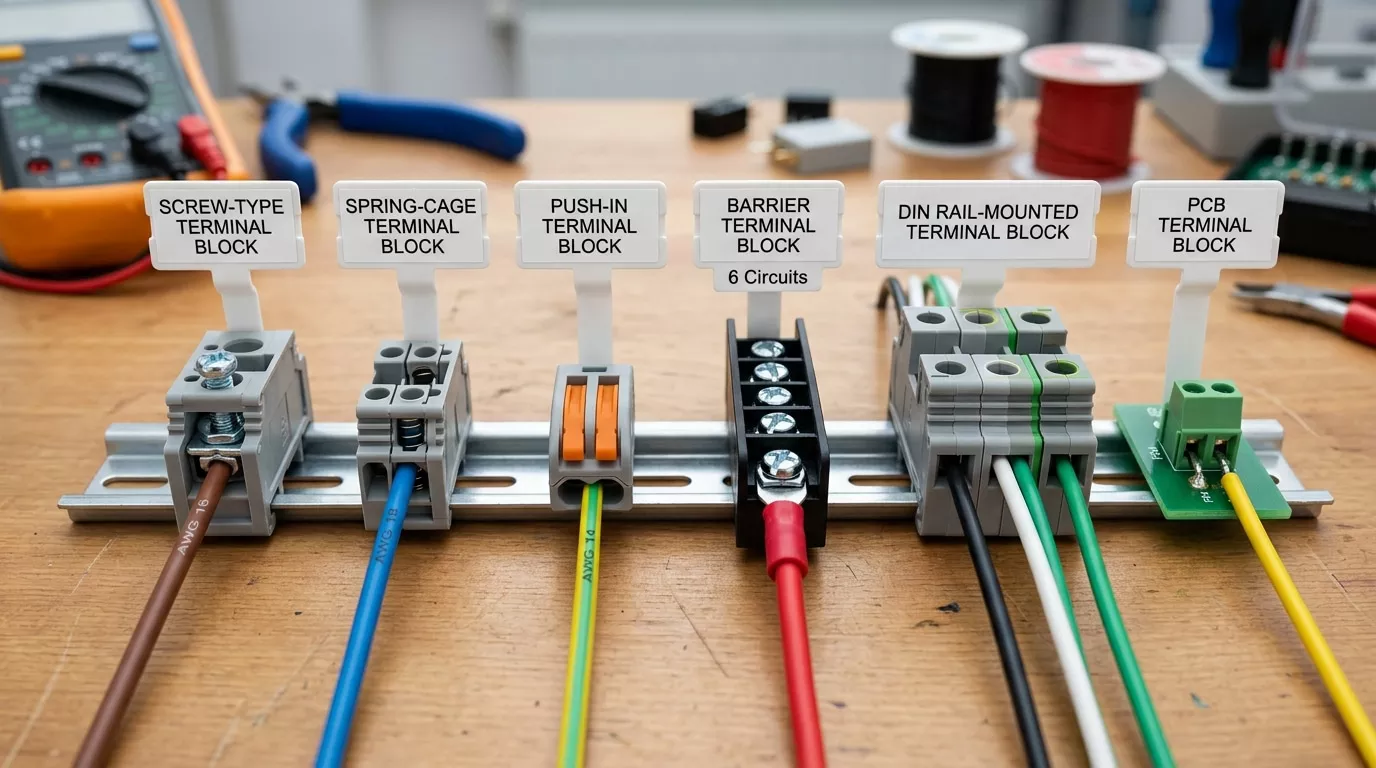

بسته به نوع پروژه و استانداردهای سایت، ترمینالها مکانیزمهای مختلفی برای نگه داشتن سیم دارند:
-
ترمینال پیچی (Screw Terminal): رایجترین نوع ترمینال که سیم با سفت کردن یک پیچ، زیر یک کلمپ فلزی محکم میشود.
-
ترمینال فنری/فشاری (Spring/Push-in Terminal): در این مدل هیچ پیچی وجود ندارد. سیم با فشار وارد ترمینال شده و توسط یک فنر قدرتمند در جای خود قفل میشود. این مدل به دلیل سرعت بالای نصب، به شدت بین تکنسینها محبوب است.
-
ترمینال کابلشو خور (Stud Terminal): برای کابلهای قطور و جریانهای بالا استفاده میشود که کابل ابتدا با کابلشو پرس شده و سپس با مهره روی ترمینال بسته میشود.
ترمینالهای ضد انفجار (Ex Terminals): تفاوت در چیست؟
حالا به جذابترین و حساسترین بخش ماجرا میرسیم؛ یعنی استفاده از ترمینالها در مناطق پرخطر (Hazardous Areas) مثل پالایشگاهها، سکوهای نفتی و معادن.
در این محیطها، شما نمیتوانید از ترمینالهای معمولی که در تابلوی برق یک ساختمان استفاده میشوند، بهره ببرید. ترمینالهایی که درون جانکشن باکسهای ضد انفجار نصب میشوند باید دارای گواهینامه ایمنی افزایشیافته (Ex e) باشند. اما این گواهینامه چه الزاماتی برای ترمینال ایجاد میکند؟
-
عدم تولید جرقه و حرارت: متریال هادی داخل ترمینالهای Ex e باید به گونهای طراحی شود که حتی در صورت عبور جریانهای بالا یا نوسانات شبکه، به هیچ وجه حرارت خطرناک تولید نکند و اتصالی آن باعث ایجاد آرک (Arc) یا ریزجرقه نشود.
-
مقاومت در برابر لرزش (Vibration Proof): سایتهای صنعتی پر از لرزش ناشی از کارکرد پمپها و کمپرسورها هستند. اگر پیچ یک ترمینال بر اثر لرزش شل شود، مقاومت نقطه اتصال بالا رفته و باعث داغ شدن شدید (و در نتیجه انفجار گازهای محیط) میشود. ترمینالهای ضد انفجار دارای مکانیزمهای قفلشوندهای (Anti-loosening) هستند که هرگز با لرزش شل نمیشوند.
-
کیفیت عایق بدنه (پلیآمیدهای خاص): پلاستیک یا عایق استفاده شده در بدنه این ترمینالها، از مواد بسیار باکیفیتی (مثل پلیآمیدهای ضد شعله) ساخته میشود که در برابر خزش الکتریکی (Creepage) بسیار مقاوم هستند و در صورت بروز حادثه، شعلهور نمیشوند.
نکته طلایی برای خریداران: هنگام سفارش جانکشن باکسهای ضد انفجار، همیشه بررسی کنید که ترمینالهای نصب شده داخل باکس (مثلاً برندهایی مثل فونیکس کنتاکت، واید مولر یا سایر برندهای معتبر)، حتماً دارای تاییدیههای معتبر ATEX یا IECEx باشند تا کل پکیج شما از نظر استانداردهای ایمنی سایت، مورد تایید بازرسان HSE قرار بگیرد.
