میکروسوئیچ چیست؟ نگهبانان حساس و دقیق در خطوط صنعتی

تصور کنید در یک سایت پتروشیمی، یک شیر صنعتی (Valve) غول‌پیکر در حال باز شدن است. اتاق کنترل از کجا متوجه می‌شود که این شیر دقیقاً تا انتها باز شده یا بسته است؟ یا وقتی درب یک تابلوی برق فشار قوی باز می‌شود، چه قطعه‌ای بلافاصله جریان را قطع می‌کند تا اپراتور دچار برق‌گرفتگی نشود؟

پاسخ تمام این سوالات به یک قطعه کوچک اما به شدت حیاتی ختم می‌شود: میکروسوئیچ (Microswitch). در این مقاله به زبان ساده بررسی می‌کنیم که میکروسوئیچ چیست، چگونه کار می‌کند و چرا در محیط‌های خطرناک و ضد انفجار، انتخاب درست آن یک مسئله‌ی مرگ و زندگی است.

میکروسوئیچ دقیقاً چیست؟

میکروسوئیچ که در متون تخصصی‌تر به آن کلید مینیاتوری با عملکرد سریع (Miniature Snap-Action Switch) هم می‌گویند، نوعی کلید الکتریکی است که برای قطع و وصل شدن، به نیروی فیزیکی بسیار کمی نیاز دارد.

کلمه «میکرو» در اینجا لزوماً به معنای ابعاد خیلی کوچکِ خود قطعه نیست؛ بلکه به حرکت بسیار کوچکِ اهرم آن برای تغییر وضعیت کنتاکت‌ها اشاره دارد. یعنی با یک فشار میلی‌متری، کنتاکت‌های داخلی جابجا شده و فرمان الکتریکی صادر می‌شود.

مکانیزم عملکرد: راز سرعت رعدآسای میکروسوئیچ

اگر یادتان باشد در مقاله مربوط به کنتاکت‌ها، درباره جرقه زدن (Arc) هنگام قطع و وصل جریان صحبت کردیم. اگر شما یک کلید معمولی را خیلی آرام فشار دهید، کنتاکت‌ها آرام به هم نزدیک می‌شوند و این موضوع باعث ایجاد جرقه‌های طولانی و خطرناک می‌شود.

اما میکروسوئیچ‌ها دارای یک مکانیزم فنری خاص به نام Over-center هستند. این مکانیزم باعث می‌شود مستقل از اینکه شما اهرم را چقدر تند یا کُند فشار می‌دهید، به محض رسیدن اهرم به یک نقطه مشخص (نقطه تحریک)، کنتاکت‌ها با یک حرکت ناگهانی و رعدآسا (Snap-Action) از حالت NC به NO (یا برعکس) تغییر وضعیت دهند. این سرعت بالا، زمان جرقه زدن را به حداقل ممکن می‌رساند.

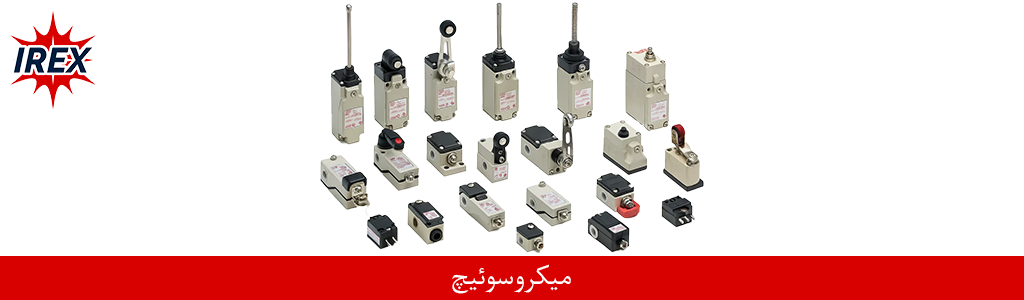

ساختار ظاهری؛ یک بدنه و ده‌ها اهرم

بسته به اینکه میکروسوئیچ قرار است در کجای دستگاه نصب شود و با چه چیزی برخورد کند، اهرم‌های (Actuator) مختلفی روی آن نصب می‌شود:

• اهرم ساده (Pin Plunger): فقط یک دکمه کوچک است که برای فضاهای بسیار محدود استفاده می‌شود.

• اهرم غلتک‌دار (Roller Lever): در انتهای اهرم یک چرخ کوچک قرار دارد. این مدل برای زمانی که یک قطعه متحرک (مثل نوار نقاله یا بادامک شیر) قرار است از روی میکروسوئیچ رد شود، بهترین انتخاب است چون اصطکاک را کم می‌کند.

• اهرم تلسکوپی یا فنری: برای زمانی که جهت برخورد جسم با سوئیچ خیلی دقیق نیست و ممکن است از زوایای مختلفی به آن ضربه وارد شود.

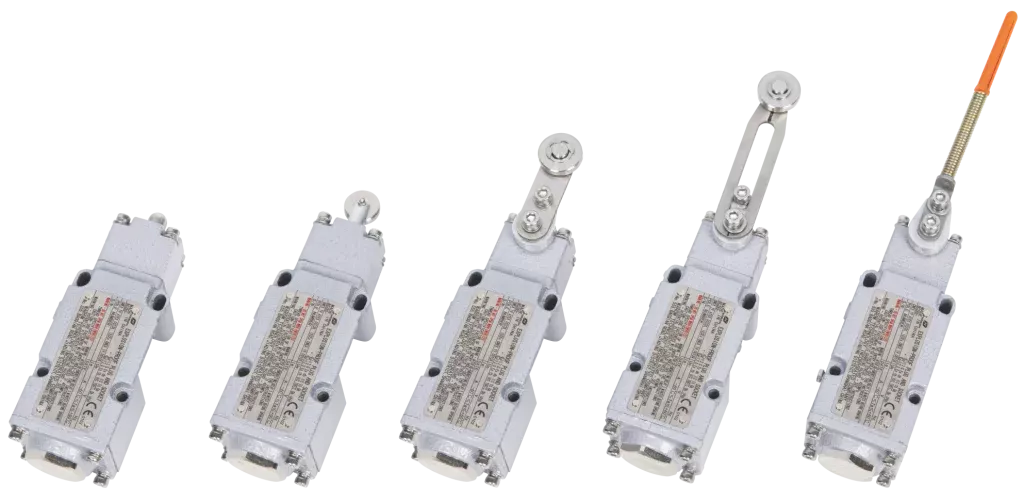

چالش بزرگ: میکروسوئیچ‌ها در تجهیزات ضد انفجار (Ex)

حالا به حساس‌ترین بخش ماجرا می‌رسیم. همان‌طور که می‌دانید، هر بار که میکروسوئیچ عمل می‌کند، یک ریزجرقه در داخل آن اتفاق می‌افتد. در یک محیط عادی این موضوع هیچ اهمیتی ندارد، اما در زون‌های مستعد خطر (Hazardous Areas) مثل پالایشگاه‌ها که گازهای قابل اشتعال در هوا وجود دارند، همین جرقه می‌تواند فاجعه‌آفرین باشد.

برای استفاده از میکروسوئیچ‌ها در تجهیزات ضد انفجار، مهندسان از سه راهکار اصلی استفاده می‌کنند:

1. استفاده از میکروسوئیچ‌های ضد شعله (Ex d): در این حالت، کنتاکت‌های میکروسوئیچ درون یک محفظه بسیار کوچک، فشرده و ایزوله شده قرار می‌گیرند. اگر گاز به داخل نفوذ کند و جرقه‌ی کلید باعث انفجارِ درونِ میکروسوئیچ شود، این محفظه به قدری محکم است که اجازه خروج شعله به محیط بیرون را نمی‌دهد.

2. نصب درون باکس‌های لیمیت سوئیچ (Limit Switch Boxes): روی شیرهای صنعتی، میکروسوئیچ‌ها را به صورت برهنه رها نمی‌کنند. آن‌ها را درون محفظه‌های آلومینیومی یا استیل دایکاست با گواهینامه Ex d یا Ex e قرار می‌دهند تا ایمنی کل مجموعه تضمین شود.

3. مدارهای ذاتا ایمن (Ex i): گاهی به جای استفاده از میکروسوئیچ‌های مکانیکی سنتی، از سنسورهای مجاورتی (Proximity) با استاندارد نامور (NAMUR) استفاده می‌شود. در این روش، جریان و ولتاژ عبوری از سوئیچ به قدری پایین نگه داشته می‌شود که حتی در صورت ایجاد قطعی، انرژی کافی برای تولید جرقه‌ی آتش‌زا وجود نخواهد داشت.

نکته طلایی برای خریداران: هنگام تامین میکروسوئیچ یا لیمیت‌سوئیچ‌باکس برای سایت‌های صنعتی، حتماً به درجه حفاظت در برابر گرد و غبار و رطوبت (IP66 یا IP67) و همچنین بازه دمای کارکرد آن (که در پروژه‌های نفت و گاز گاهی از منفی ۲۰ تا مثبت ۸۰ درجه سانتی‌گراد متغیر است) دقت کنید تا قطعه در شرایط سخت محیطی دچار خطا (Fault) نشود.
