بریر چیست و چه کاربردی دارد؟

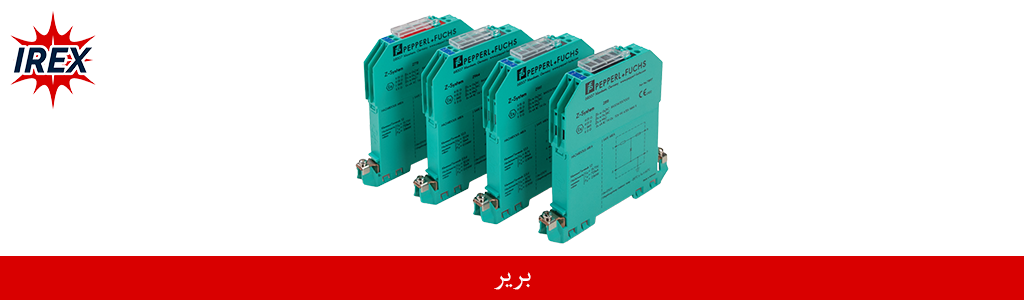

بریر چیست؟ مرزبان ایمنی در پروژههای ضد انفجار
تصور کنید در اتاق کنترل (Safe Area) یک پالایشگاه، یکی از دستگاهها یا کامپیوترها دچار نوسان شدید برق یا اتصالی شود. اگر این ولتاژ و جریان بالا از طریق کابلهای ابزار دقیق مستقیماً به سمت یک سنسور یا میکروسوئیچ در قلب زون خطرناک (Hazardous Area) برود، چه اتفاقی میافتد؟ یک جرقهی بزرگ و یک انفجار مهیب!
برای اینکه ولتاژها و خطاهای اتاق کنترل هرگز پایشان به زونهای عملیاتی و حساس باز نشود، از یک قطعهی فوقالعاده حیاتی به نام بریر (Barrier) یا بریر ذاتا ایمن (Intrinsic Safety Barrier) استفاده میشود. بریر در واقع مرزبان و فیلتر امنیتی سیستم برقی سایت شماست.
در این مقاله به زبان ساده و کاربردی بررسی میکنیم که بریر چیست، چطور کار میکند و انواع آن چه تفاوتی با هم دارند.
بریر دقیقاً چه کاری انجام میدهد؟
وظیفه اصلی بریر، محدود کردن انرژی الکتریکی (ولتاژ و جریان) ورودی به مناطق مستعد انفجار است. بریر به عنوان یک واسطه بین تجهیزات اتاق کنترل و تجهیزات داخل سایت (میدان یا Field) قرار میگیرد.
بریر اجازه میدهد سیگنالهای ضعیف و استاندارد ابزار دقیق (مثل سیگنال ۴ تا ۲۰ میلیآمپر) به راحتی عبور کنند؛ اما به محض اینکه ولتاژ یا جریان از یک حدِ امن و مشخص بالاتر برود، بریر مثل یک سد محکم عمل کرده و انرژی اضافی را مهار یا خنثی میکند تا در زون خطر جرقهای ایجاد نشود. این رویکرد، پایه و اساس روش حفاظتی ذاتاً ایمن (Ex i) است.
محل نصب بریر کجاست؟ (یک اشتباه رایج)
خیلی از افراد فکر میکنند چون بریر یک تجهیز ضد انفجار است، باید آن را در وسط پالایشگاه و کنار مخازن نصب کنند! اما این یک اشتباه بزرگ است.
بریرها تقریباً همیشه در منطقه امن (Safe Area) و داخل تابلوهای برق اتاق کنترل (روی ریلهای مخصوص) نصب میشوند. آنها در مرز خروجی سیمها به سمت منطقه خطر قرار میگیرند تا سیمی که از اتاق کنترل خارج میشود و به سمت زون خطر میرود، از همان ابتدا کمانرژی و بیخطر باشد.
انواع اصلی بریرها در صنعت
بریرها بر اساس ساختار داخلی و نحوه برخوردشان با جریان خطا، به دو دسته اصلی تقسیم میشوند:

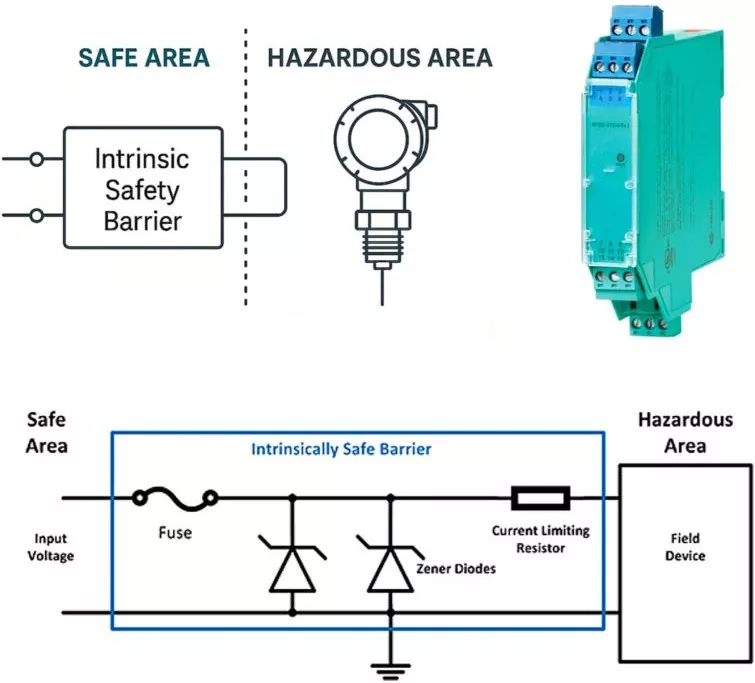

۱. بریر زنری (Zener Barrier)
این مدل، سادهترین و قدیمیترین نوع بریر است. ساختار داخلی آن از دیودهای زنر (Zener Diodes)، مقاومتها و فیوز تشکیل شده است. وقتی ولتاژ خطایی رخ میدهد، دیودهای زنر ولتاژ اضافی را به سمت «زمین» هدایت میکنند و فیوز میسوزد تا مدار قطع شود.
-
مزیت: قیمت ارزان، ابعاد کوچک و ساختار ساده.
-
عیب بزرگ: برای کارکرد درست، نیاز به یک سیستم ارتینگ فوقالعاده قوی، اختصاصی و بدون نویز (IS Earth) دارد. اگر این ارتینگ ضعیف باشد، بریر زنری هیچ کارایی نخواهد داشت.
۲. ایزولاتور گالوانیک (Galvanic Isolator)
این بریرها مدرنتر و هوشمندتر هستند. در ایزولاتورهای گالوانیک، هیچ اتصال الکتریکی مستقیمی بین سمت منطقه امن و منطقه خطر وجود ندارد! ارتباط و انتقال سیگنال در داخل این قطعه از طریق مغناطیس (ترانسفورماتورها) یا نور (اپتوکوپلرها) انجام میشود.
-
مزیت بزرگ: هیچ نیازی به سیستم ارت اختصاصی ندارند. به دلیل ایزوله بودن کامل، نویزهای الکتریکی را منتقل نمیکنند و ایمنی بسیار بالاتری دارند.
-
عیب: قیمت آنها نسبت به مدلهای زنری بالاتر است.
جدول مقایسه سریع بریر زنری و ایزولاتور گالوانیک
| ویژگی | بریر زنری (Zener) | ایزولاتور گالوانیک (Galvanic) |
| نیاز به ارت اختصاصی (IS Earth) | بله (کاملاً حیاتی و حساس) | خیر (بدون نیاز به ارتینگ خاص) |
| اتصال الکتریکی مستقیم | دارد | ندارد (کاملاً ایزوله) |
| حذف نویز و خطاهای زمین | ضعیف | بسیار عالی |
| وضعیت پس از خطای شدید | فیوز میسوزد و قطعه باید تعویض شود | مدار را قطع یا محدود میکند و معمولاً آسیب نمیبیند |
| قیمت | اقتصادی و ارزان | گرانتر |
یک نکته کلیدی برای مهندسان خریدار
هنگام انتخاب و خرید بریر برای تجهیزات سایت، باید به پارامترهای ایمنی که روی بدنه بریر نوشته شده (معروف به پارامترهای اتصالی یا Entity Parameters) توجه کنید. این پارامترها با نمادهایی مثل $U_o$ (حداکثر ولتاژ خروجی)، $I_o$ (حداکثر جریان خروجی) و $P_o$ (حداکثر توان خروجی) مشخص میشوند. این مقادیر باید دقیقاً با مشخصات سنسور یا چشمیِ ضد انفجاری که در سایت نصب شده است همخوانی داشته باشند تا ایمنی مدار Ex i شما به طور کامل تضمین شود.
