فاز، نول و ارت
فاز، نول و ارت؛ سهتفنگدار جریان برق در صنایع

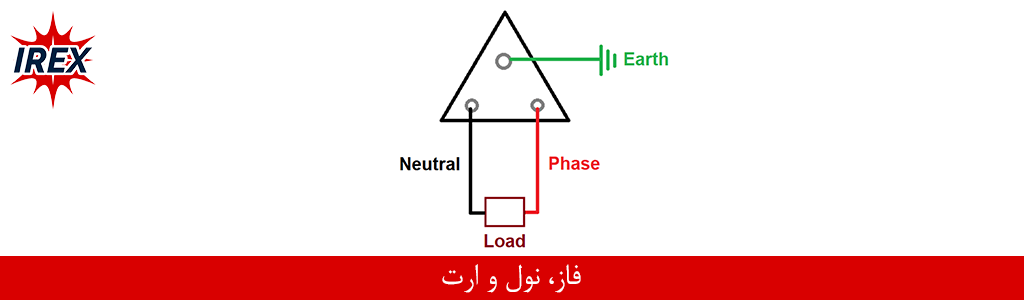

برای اینکه الکتریسیته یا همان جریان برق بتواند یک دستگاه، پمپ یا چراغ روشنایی را روشن کند، نیاز به یک مسیر بسته و مشخص دارد. در سیستمهای برقکشی (به ویژه برق تکفاز که در اکثر تجهیزات با آن سروکار داریم)، ما با سه رشته سیم اصلی مواجه هستیم: فاز، نول و اتصال به زمین (ارت).
گاهی اوقات این سه سیم با هم اشتباه گرفته میشوند، اما وظیفه هرکدام زمین تا آسمان با دیگری متفاوت است. در این مقاله به زبان ساده و کاربردی بررسی میکنیم که این سه سیم چه کاری انجام میدهند و چرا حضور هر سهتای آنها برای ایمنی یک سایت صنعتی حیاتی است.
۱. سیم فاز (Phase / Live): شاهرگ جریان برق
سیم فاز، همان سیمی است که بار الکتریکی و انرژی را با خود حمل میکند. اگر جریان برق را مثل جریان آب در یک لوله تصور کنید، سیم فاز همان لولهای است که آب (انرژی) را با فشار بالا به سمت مصرفکننده (مثلاً یک الکتروموتور یا پرژکتور) میآورد.
-
وضعیت ولتاژ: دارای ولتاژ بالا است (در برق شهری و صنعتی تکفاز معمولاً ۲۲۰ ولت).
-
میزان خطر: به شدت خطرناک است و دست زدن به آن بدون تجهیزات ایمنی باعث برقگرفتگی شدید میشود.
-

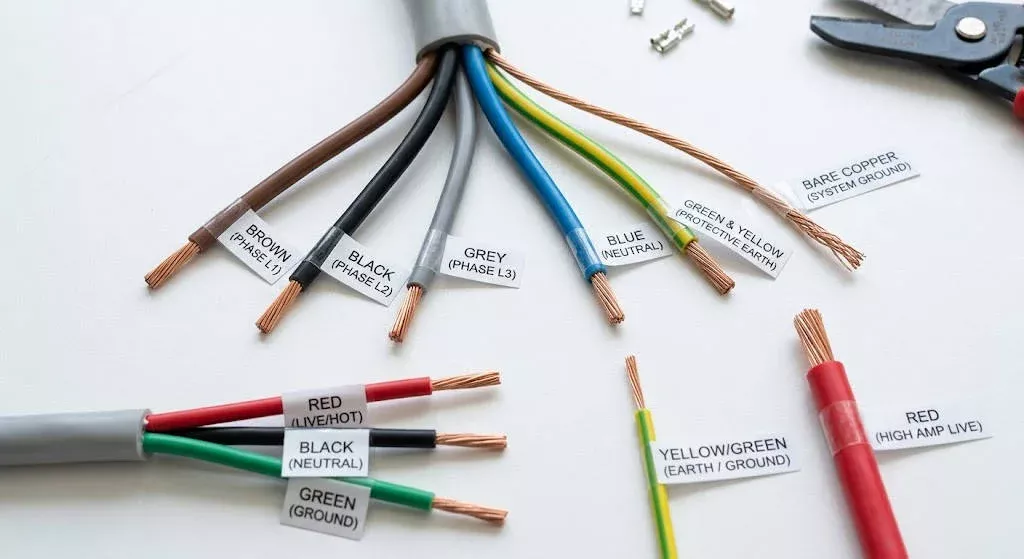

رنگ استاندارد: معمولاً با رنگهای مشکی، قهوهای یا قرمز مشخص میشود.
۲. سیم نول (Neutral): مسیر برگشت جریان
برق برای اینکه کار کند، باید حرکت کند؛ و برای حرکت کردن نیاز به یک مسیر برگشت دارد. سیم نول دقیقاً همان مسیر برگشت جریان به منبع (ترانسفورماتور یا ژنراتور) است. اگر سیم فاز وجود داشته باشد اما سیم نول وصل نباشد، مدار باز میماند و هیچ دستگاهی روشن نمیشود؛ چون جریان جایی برای رفتن ندارد.
-
وضعیت ولتاژ: در حالت ایدهآل و تعادل مدار، ولتاژ آن صفر یا بسیار نزدیک به صفر است.
-
میزان خطر: در شرایط عادی خطرناک نیست، اما اگر مدار زیر بار باشد و نول قطع شود، سیم نول هم برقدار و خطرناک میشود. بنابراین هیچوقت نباید آن را کاملاً بیخطر فرض کرد!
-
رنگ استاندارد: معمولاً با رنگ آبی شناخته میشود.
۳. سیم اتصال به زمین (Earth / Ground): بادیگارد سیستم
سیم ارت هیچ نقشی در کارکرد عادی و روشن شدن دستگاهها ندارد! یعنی اگر آن را قطع کنید، دستگاه شما همچنان به کار خود ادامه میدهد. پس وظیفه آن چیست؟ حفاظت و ایمنی.
تصور کنید عایق سیم فاز درون یک پمپ آب یا یک باکس تقسیم ضد انفجار بر اثر حرارت یا ضربه آسیب ببیند و به بدنه فلزی دستگاه بچسبد. در این حالت، بدنه دستگاه برقدار میشود و اگر یک تکنسین به آن دست بزند، دچار برقگرفتگی شدید میشود. اما اگر دستگاه دارای سیم ارت باشد، این سیم که به بدنه متصل است، جریان خطای به وجود آمده را بلافاصله و با کمترین مقاومت به زمین منتقل میکند. این کار باعث میشود فیوز یا کلید محافظ جان (RCD) فوراً بپرد و برق را قطع کند.
-
وضعیت ولتاژ: صفر ولت.
-
میزان خطر: کاملاً بیخطر است و برای حفاظت از جان انسانها طراحی شده است.
-
رنگ استاندارد: طبق استانداردهای بینالمللی همیشه به رنگ زرد با خطهای سبز است.
تفاوت اصلی سیم نول و سیم ارت در چیست؟
یک سوال رایج این است: «اگر ولتاژ هر دو سیم نول و ارت صفر است، چرا به جای ارت از همان نول استفاده نکنیم؟»
پاسخ این است که سیم نول در حالت عادی حامل جریان برق است (بخشی از مدار الکتریکی است)، اما سیم ارت در حالت عادی هیچ جریانی را عبور نمیدهد و فقط و فقط زمانی دستبهکار میشود که یک "خطا" یا اتصالی در سیستم رخ داده باشد. استفاده از نول به جای ارت (که به آن نولزمین کردن غیررشتهای میگویند) بسیار خطرناک است؛ چون در صورت قطع شدن سیم نول اصلی، تمام بدنههای دستگاهها برقدار میشوند!
جدول مقایسه سریع فاز، نول و ارت
| ویژگی | سیم فاز (Phase) | سیم نول (Neutral) | سیم ارت (Earth) |
| وظیفه اصلی | انتقال انرژی به مصرفکننده | تکمیل مدار و بازگشت جریان | حفاظت از جان و تخلیه جریان خطا |
| ولتاژ (نسبت به زمین) | ۲۲۰ ولت (در سیستم تکفاز) | نزدیک به صفر ولت | صفر ولت |
| آیا در حالت عادی جریان دارد؟ | بله | بله | خیر (فقط زمان بروز اتصالی) |
| رنگهای رایج | مشکی، قهوهای، قرمز | آبی | زرد و سبز خطدار |
اهمیت حیاتی این مثلث در تجهیزات ضد انفجار (Ex)
در محیطهای حساس و مستعد انفجار (Hazardous Areas)، اهمیت سیمکشی صحیح فاز، نول و به ویژه ارت چندین برابر میشود:
-
جلوگیری از جرقههای استاتیک: در پتروشیمیها و پالایشگاهها، حرکت سیالات درون لولهها و مخازن باعث تولید الکتریسیته ساکن میشود. سیم ارت به عنوان سیستم همپتانسیلسازی (Bonding & Earthing) عمل کرده و این بارهای ساکن را قبل از اینکه جرقهای تولید کنند، به زمین میفرستد.
-
حفاظت در گلندها و باکسها: تمام تجهیزات ضد انفجار فلزی (مثل باکسهای تقسیم Ex d یا محفظه چراغها) باید به ترمینال ارت داخلی و خارجی مجهز باشند تا کوچکترین نشتی جریان فاز به بدنه، فوراً شناسایی و قطع شود.
-
عدم تقارن فاز و نول: در سیستمهای سهفاز صنعتی، عدم تعادل بین فازها میتواند باعث بالا رفتن جریان در سیم نول و در نتیجه داغ شدن کابلها شود. در زونهای خطر، این داغ شدن (حرارت بالا) خود میتواند یک عامل اشتعال (Ignition Source) باشد؛ بنابراین پایش و سایزینگ درست سیم نول و فاز اهمیت بالایی دارد.
