الکتروموتور چیست؟ قلب تپنده خطوط تولید و معمای موتورهای ضد انفجار
اگر کارخانجات و پالایشگاهها را مثل یک بدن زنده تصور کنیم، شبکههای برق نقش رگها را دارند و الکتروموتور (Electromotor) دقیقاً همان قلب تپندهای است که باعث حرکت و حیات کل سیستم میشود. از پمپهایی که هزاران لیتر نفت را جابجا میکنند تا فنهای غولپیکر تهویه و نوار نقالهها، همگی برای حرکت کردن به الکتروموتورها وابستهاند.
در این مقاله، با لحنی ساده و کاربردی بررسی میکنیم که الکتروموتور چیست، چگونه کار میکند و چرا انتخاب الکتروموتور در مناطق پرخطر (Hazardous Areas) یکی از حساسترین تصمیمات مهندسی است.
الکتروموتور دقیقاً چه کاری انجام میدهد؟
تعریف مهندسی الکتروموتور یک جمله طلایی است: ماشینی که انرژی الکتریکی (برق) را به انرژی مکانیکی (حرکت دورانی) تبدیل میکند. وقتی شما کلید استارت (همان کلید فرمان که قبلاً بررسی کردیم) را فشار میدهید، جریان برق وارد موتور میشود و شفت فلزی جلوی موتور شروع به چرخیدن میکند. حالا شما میتوانید این شفتِ در حال چرخش را به یک پروانه متصل کنید تا تبدیل به یک فن شود، یا آن را به یک پمپ وصل کنید تا سیالات را به جریان بیندازد.

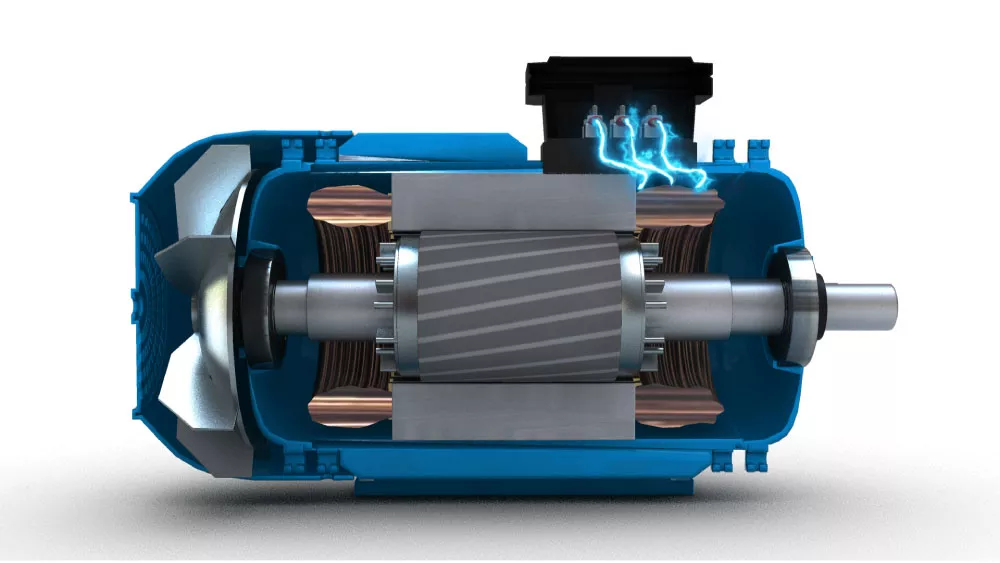

راز این چرخش در چیست؟ (استاتور و روتور)

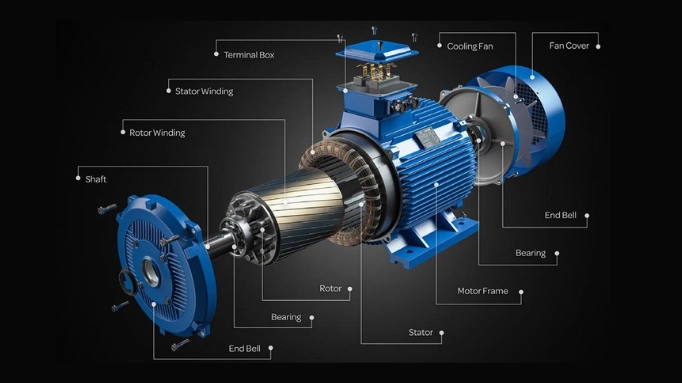

عملکرد الکتروموتورها بر اساس جادوی میدانهای مغناطیسی است. هر موتور الکتریکی از دو بخش اصلی تشکیل شده است:
-
استاتور (Stator): بخش ثابت و بیرونی موتور است که از سیمپیچهای مسی تشکیل شده. وقتی برق وارد این سیمپیچها میشود، یک میدان مغناطیسی قدرتمند و نامرئی تولید میکنند.
-
روتور (Rotor): بخش متحرک و چرخندهی داخل استاتور است. میدان مغناطیسی استاتور، روتور را هل میدهد و مجبورش میکند تا با سرعت بالا به دور خود بچرخد.
چرا موتورهای سه فاز صنعتی (AC) پادشاهی میکنند؟
در پروژههای صنعتی، ما معمولاً کاری با موتورهای کوچک DC (مثل موتور اسباببازیها یا وسایل شارژی) نداریم. قهرمان بلامنازع صنعت، الکتروموتورهای جریان متناوب (AC) سه فاز القایی هستند. دلایل این محبوبیت عبارتند از:
-
طراحی فوقالعاده ساده و جانسخت: قطعات متحرک و سایشی (مثل جاروبک) ندارند، بنابراین به ندرت خراب میشوند.
-
قدرت بالا: میتوانند بارهای بسیار سنگین را به راحتی استارت زده و به حرکت درآورند.
-
هزینه نگهداری پایین: به دلیل ساختار محکم، سالهای سال در شرایط سخت کارخانهها بدون مشکل کار میکنند.
چالش بزرگ: الکتروموتورها در زونهای خطرناک (ضد انفجار)
تا اینجا همهچیز ساده بود؛ اما وقتی پای صنایع نفت، گاز، پتروشیمی و معادن به میان میآید، الکتروموتور میتواند تبدیل به یک بمب ساعتی شود! چرا؟ چون موتورهای الکتریکی در حین کار گرم میشوند و از طرفی، احتمال ایجاد جرقه در سیمپیچها یا ترمینالهای آنها وجود دارد. در محیطی که گازهای قابل اشتعال در هوا معلق است، حرارت بالا یا یک جرقه کوچک مساوی است با یک فاجعه.
اینجاست که الکتروموتورهای ضد انفجار (Ex Motors) وارد میدان میشوند. این موتورها ظاهر مشابهی با موتورهای عادی دارند اما تکنولوژی ساخت بدنه آنها کاملاً متفاوت است. رایجترین استانداردهای موتورهای ضد انفجار عبارتند از:
۱. موتورهای ضد شعله (Ex d - Flameproof)
این موتورها دارای پوستههای چدنی یا آلومینیومی بسیار ضخیم و یکپارچه هستند. مهندسان فرض را بر این میگذارند که گاز خطرناک بالاخره به داخل موتور نفوذ میکند و جرقه باعث انفجار در داخل موتور میشود. اما بدنه موتور Ex d به قدری مقاوم است که انفجار را درون خود خفه میکند و اجازه نمیدهد شعله و حرارت به فضای بیرون (پالایشگاه) درز کند. این موتورها برای محیطهای زون ۱ (Zone 1) بسیار پرکاربردند.
۲. موتورهای ایمنی افزایشیافته (Ex e - Increased Safety)
رویکرد این موتورها پیشگیری است. طراحی سیمپیچها، ترمینالها (جعبه اتصال برق موتور) و روتور به گونهای ارتقا یافته است که حتی در بدترین شرایط اضافهبار، موتور بیش از حد داغ نمیشود و هیچ جرقهای در آن رخ نمیدهد.
۳. موتورهای بدون جرقه (Ex nA - Non-Sparking)
این موتورها برای زون ۲ (Zone 2) طراحی شدهاند؛ یعنی مناطقی که در حالت عادی گاز خطرناکی وجود ندارد مگر اینکه نشتی رخ دهد. این موتورها در شرایط کارکرد عادی، هیچ جرقه یا حرارت خطرناکی تولید نمیکنند و از نظر قیمتی مقرونبهصرفهتر از دو مدل قبلی هستند.
یک نکته طلایی برای تامین و خرید الکتروموتور صنعتی
هنگام انتخاب و تامین الکتروموتور برای سایتهای حساس، علاوه بر توان (کیلووات یا اسب بخار) و دور موتور (RPM)، باید حتماً به کلاس حرارتی (Temperature Class) توجه ویژه داشته باشید (مثلاً T3، T4 یا T5). این کلاس نشان میدهد بالاترین دمایی که بدنه موتور در سختترین شرایط کاری به آن میرسد چقدر است؛ این دما باید همیشه از دمای اشتعال گازهای موجود در سایت شما پایینتر باشد!
