تفاوت کلید فرمان و کلید قدرت؛ مغز متفکر در برابر بازوی اجرایی
در طراحی تابلوهای برق و سیستمهای اتوماسیون صنعتی، ما با دو دنیای کاملاً متفاوت اما وابسته به هم سروکار داریم: مدار فرمان و مدار قدرت. برای کنترل هر یک از این مدارها، تجهیزات خاصی طراحی شده است که اگرچه در ظاهر هر دو کار «قطع و وصل» را انجام میدهند، اما از نظر ساختار، تحمل جریان و رسالتی که در سیستم دارند، زمین تا آسمان با هم متفاوتاند.
برای اینکه این مفهوم به سادهترین و روانترین شکل ممکن جا بیفتد، یک جرثقیل غولپیکر را در یک سایت صنعتی تصور کنید؛ کلیدهای فرمان مثل اعصاب و مغز متفکر سیستم هستند که دستور حرکت را صادر میکنند و کلیدهای قدرت مثل عضلات قدرتمندی هستند که بار سنگین را جابجا میکنند.
کلید فرمان (Control Switch) چیست؟ پیک پیغامرسان مدار
کلیدهای فرمان تجهیزاتی هستند که اپراتور مستقیماً با آنها در ارتباط است. وظیفه این کلیدها، روشن و خاموش کردن مستقیم یک موتور یا پمپ بزرگ نیست؛ بلکه وظیفه آنها ارسال یک سیگنال الکتریکی ضعیف به تجهیزات واسطه (مثل بوبین کنتاکتورها، رلهها یا ورودیهای PLC) است.
به عنوان مثال، وقتی اپراتور در یک سایت پتروشیمی دکمه استارت روی یک کلید فرمان ضد انفجار (مثل سریهای معروف و استاندارد واروم مدل BZA8050-A1) را فشار میدهد، در واقع فقط یک جریان بسیار ناچیز را از طریق کنتاکتهای NO یا NC عبور میدهد. این جریان ضعیف به تابلو برق رفته و به کنتاکتور میگوید: «حالا وقتشه که پمپ اصلی رو روشن کنی!»
-
جریان عبوری: بسیار پایین (معمولاً بین چند میلیآمپر تا نهایتاً ۱۰ آمپر).
-
انواع رایج: شستیهای استارت/استاپ (Push Buttons)، کلیدهای سلکتوری (Selector Switches)، کلیدهای قارچی قطع اضطراری و لیمیت سوئیچها.
-
سایز کابل متصل: معمولاً کابلهای نازک فرمان با سطح مقطع ۰.۷۵ تا ۱.۵ میلیمتر مربع.
کلید قدرت (Power Switch / Breaker) چیست؟ بازوی اجرایی سیستم
کلیدهای قدرت دقیقاً در خط مقدم عبور جریانهای سنگین قرار دارند. این کلیدها بین منبع اصلی برق و مصرفکننده (مثلاً یک الکتروموتور ۳ فاز بزرگ، هیترهای صنعتی یا شبکهای از پروژکتورها) قرار میگیرند. وقتی کلید قدرت وصل میشود، جریان برق اصلی و سنگین مستقیماً وارد دستگاه میشود.
این تجهیزات باید بتوانند در برابر جریانهای هجومی (هنگام استارت موتور) و جریانهای اتصال کوتاه مقاومت کنند و در صورت بروز خطا، فوراً مدار اصلی را قطع کنند تا از آتشسوزی و آسیب به تجهیزات گرانقیمت جلوگیری شود.
-
جریان عبوری: بسیار بالا (از دهها تا هزاران آمپر).
-
انواع رایج: کلیدهای اتوماتیک (MCCB)، کلیدهای مینیاتوری (MCB)، کنتاکتورهای قدرت و کلیدهای هوایی (ACB).
-
سایز کابل متصل: کابلهای قطور و شینههای مسی متناسب با آمپراژ مصرفی.
جدول مقایسه سریع: کلید فرمان در برابر کلید قدرت
| ویژگی | کلید فرمان (Control Switch) | کلید قدرت (Power Switch) |
| وظیفه اصلی | ارسال دستور و سیگنال (کنترل منطق سیستم) | قطع و وصل مستقیم جریان اصلی بار |
| میزان جریان و ولتاژ | پایین (جریان کنترلی، غالباً ۲۴ تا ۲۲۰ ولت) | بالا (جریان بار، غالباً ۳۸۰ ولت سه فاز و بالاتر) |
| محل نصب استاندارد | روی درب تابلوها، باکسهای محلی (Local Control Stations) | داخل تابلوهای برق اصلی و توزیع |
| حساسیت در برابر جرقه | ایجاد ریزجرقههای کنترلی | ایجاد آرک (جرقه) شدید هنگام قطع زیر بار |
| تاثیر قطع شدن | متوقف شدن فرمان (دستگاه نرمال خاموش میشود) | قطع کامل انرژی موتور/مصرفکننده |
تفاوت این کلیدها در دنیای تجهیزات ضد انفجار (Ex)
در مناطق مستعد خطر (Hazardous Areas) مانند پالایشگاهها، تفاوت بین این دو نوع کلید از نظر استانداردهای حفاظتی بسیار پررنگ میشود:
-

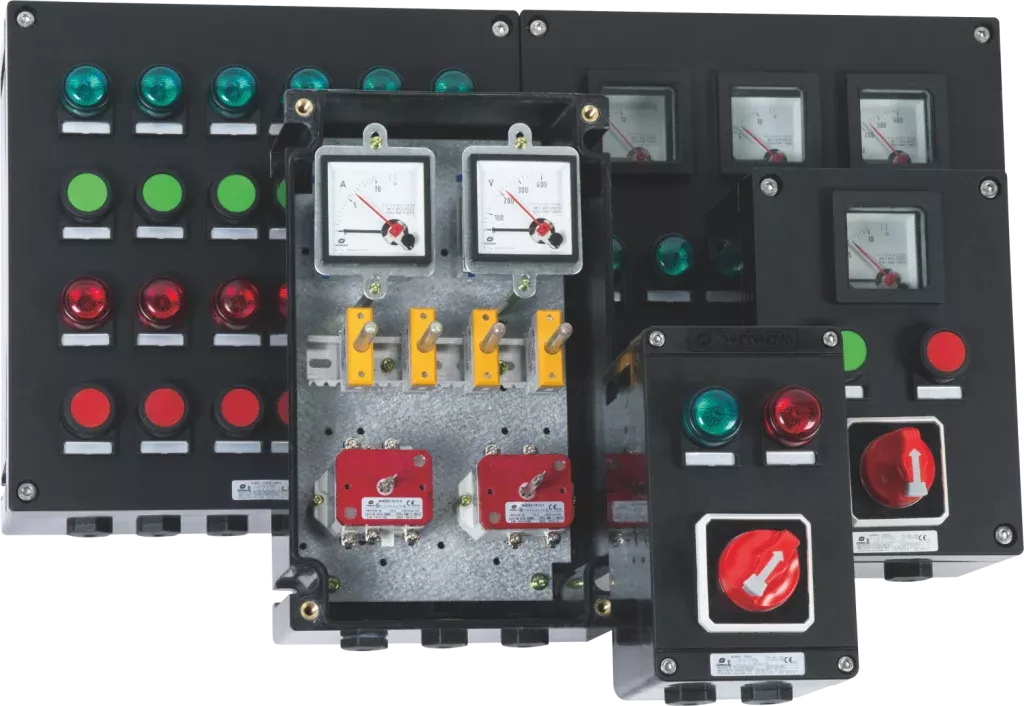

محفظههای کلید فرمان: چون جرقههای ایجاد شده در کلیدهای فرمان (مثل شستیها و سلکتورها) کوچک است، معمولاً خود المان کلید را به صورت ضد شعله (Ex d) کپسوله میکنند و سپس کل مجموعه را در یک باکس پلاستیکی یا آلومینیومی با حفاظت ایمنی افزایشیافته (Ex e) قرار میدهند. به همین دلیل این باکسها وزن کمتری دارند و نصب آنها روی پایهها در نزدیکی اپراتور راحتتر است.
-

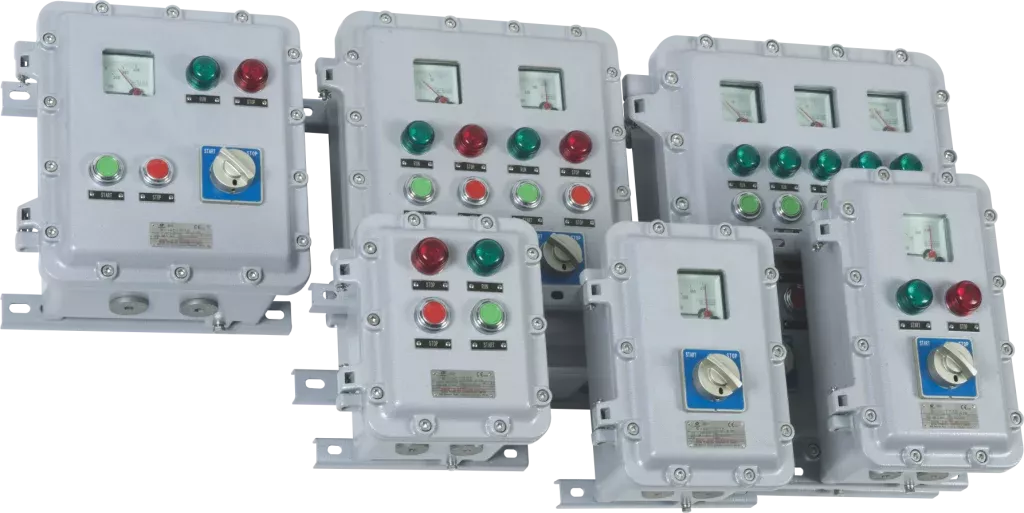

محفظههای کلید قدرت: به دلیل اینکه قطع و وصل جریانهای چند صد آمپری در کلیدهای قدرت (مثل بریکرها و کنتاکتورها) باعث ایجاد آرک و جرقههای بسیار قدرتمندی میشود، هرگز نمیتوان آنها را در باکسهای معمولی قرار داد. کلیدهای قدرت در مناطق زون ۱ و ۲، حتماً باید درون محفظههای ضد شعله سنگین و یکپارچه (Ex d) از جنس آلومینیوم دایکاست ضخیم یا چدن قرار بگیرند تا در صورت بروز انفجار داخلی، محفظه متلاشی نشود و شعله به محیط بیرون نشت نکند.
