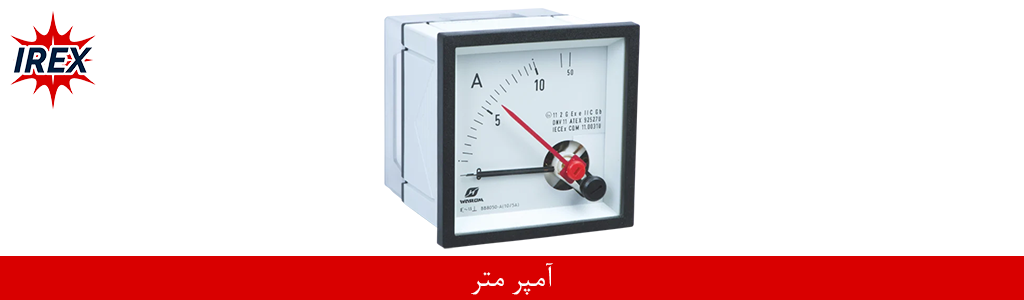

آمپرمتر چیست؟ نبض‌سنج جریان برق در خطوط صنعتی

در مقاله‌ی قبلی درباره ولت‌متر صحبت کردیم و گفتیم ولتاژ مثل «فشار آب» پشت لوله‌هاست. اما فشار آب به تنهایی کاری انجام نمی‌دهد؛ ما باید بدانیم در هر لحظه، دقیقاً چه مقدار آب (جریان برق) در حال عبور از لوله‌ها (کابل‌ها) است تا مطمئن شویم موتورها و تجهیزات ما زیر فشار نیستند.

اینجاست که آمپرمتر (Ammeter) به عنوان نبض‌سنج سیستم وارد مدار می‌شود. در این مقاله به زبان ساده و کاربردی بررسی می‌کنیم که آمپرمتر چیست، چرا اشتباه بستن آن می‌تواند به یک فاجعه و انفجار ختم شود و در سایت‌های صنعتی چطور جریان‌های عظیم را اندازه می‌گیرند.

آمپرمتر دقیقاً چه کاری انجام می‌دهد؟

وظیفه آمپرمتر اندازه‌گیری میزان جریان الکتریکی عبوری از یک مدار است و این مقدار را بر حسب واحد آمپر (A) به ما نشان می‌دهد.

اگر یک الکتروموتور گیرپاژ کند (شفت آن قفل شود) یا بار بیش از حدی روی آن بیفتد، برای چرخیدن تلاش بیشتری می‌کند و در نتیجه «جریان» بسیار بالاتری از شبکه می‌کشد. آمپرمتر اولین دستگاهی است که این اضافه‌بار را تشخیص می‌دهد و به اپراتور یا سیستم‌های حفاظتی هشدار می‌دهد که مدار را قطع کنند تا موتور نسوزد.

نحوه نصب آمپرمتر در مدار: خط قرمزی که نباید از آن عبور کرد!

برخلاف ولت‌متر، نحوه قرارگیری آمپرمتر در مدار کاملاً متفاوت و بسیار حساس است.

قانون طلایی: آمپرمتر همیشه باید به صورت سری (Series) در مدار قرار بگیرد. یعنی باید سیم فاز را قطع کنید و آمپرمتر را در مسیر عبور جریان قرار دهید؛ طوری که تمام جریان برق از داخل آمپرمتر عبور کند و به مصرف‌کننده برسد.

چرا سری؟ و اگر موازی ببندیم چه می‌شود؟

برای اینکه آمپرمتر مانع عبور جریان نشود، مقاومت داخلی آن بسیار بسیار پایین (نزدیک به صفر) طراحی می‌شود. اگر یک تکنسین به اشتباه آمپرمتر را مثل ولت‌متر به صورت موازی (مثلاً بین فاز و نول) به مدار وصل کند، به دلیل مقاومت صفر دستگاه، یک اتصال کوتاه (Short Circuit) وحشتناک رخ می‌دهد که باعث سوختن شدید آمپرمتر، پریدن فیوزها و ایجاد یک جرقه‌ی خطرناک در دست تکنسین می‌شود.

کلمپ آمپرمتر (Clamp Meter): قهرمان بلامنازع صنعت

در یک سایت پتروشیمی یا خط تولید، ما نمی‌توانیم برای اندازه‌گیری جریانِ یک پمپ، دستگاه را خاموش کنیم، کابل قطور آن را ببریم، آمپرمتر را سری کنیم و دوباره دستگاه را روشن کنیم!

برای حل این مشکل، ابزاری به نام کلمپ آمپرمتر (آمپرمتر انبری) اختراع شد. این دستگاه دارای یک فک باز شونده (شبیه انبر دست) است. تکنسین فقط کافیست دهانه انبر را باز کند و آن را فقط دور یکی از سیم‌ها (مثلاً تک‌فاز) بیندازد.

کلمپ آمپرمتر بدون هیچ‌گونه تماس فیزیکی و فقط از طریق اندازه‌گیری میدان مغناطیسیِ اطراف کابل، میزان جریان عبوری را با دقت بالا روی صفحه نمایش می‌دهد. این روش ایمن‌ترین، سریع‌ترین و محبوب‌ترین راه برای عیب‌یابی در سایت‌های صنعتی است.

راز آمپرمترهای تابلویی: ترانس جریان (CT) چیست؟

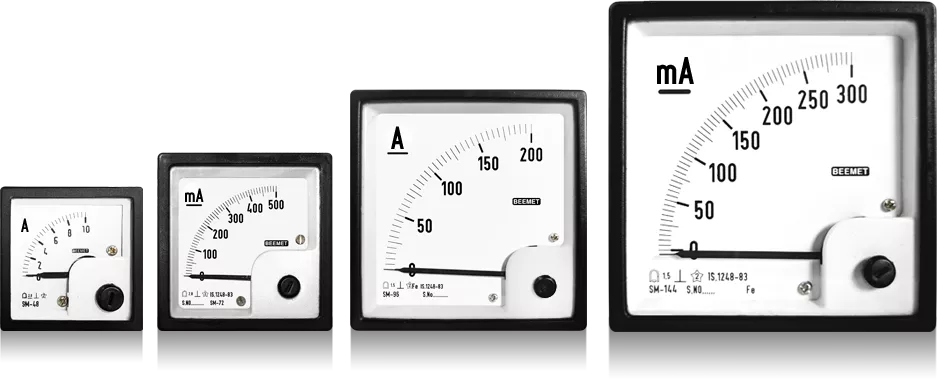

روی درب تابلوهای برق اصلی، آمپرمترهایی نصب شده‌اند که جریان‌های عظیمی مثل ۱۰۰۰ یا ۲۰۰۰ آمپر را نشان می‌دهند. اما عبور دادن ۲۰۰۰ آمپر از درب تابلو و از داخل یک میتر کوچکِ پلاستیکی غیرممکن است (سیم‌ها ذوب می‌شوند)!

در صنعت، برای نمایش جریان‌های بالا از یک واسطه به نام ترانس جریان یا CT (Current Transformer) استفاده می‌شود.

CT یک حلقه مغناطیسی است که دور شینه مسی اصلی تابلو قرار می‌گیرد. وظیفه آن این است که جریان عظیم مدار قدرت را به یک نسبت مشخص و ایمن (مثلاً ۵ آمپر) کاهش دهد و به مدار فرمان (آمپرمتر روی درب تابلو) بفرستد.

مثلاً اگر روی یک CT نوشته شده باشد 1000/5A، یعنی اگر از شینه اصلی ۱۰۰۰ آمپر عبور کند، CT فقط ۵ آمپر به آمپرمتر می‌فرستد. آمپرمتر هم طوری کالیبره شده که وقتی ۵ آمپر را دریافت کرد، عقربه‌اش روی عدد ۱۰۰۰ قرار بگیرد!

اندازه‌گیری جریان در مناطق مستعد انفجار (Ex)

در مناطق خطرناک (Hazardous Areas) مانند زون ۱ و ۲، اندازه‌گیری جریان چالش‌های خاص خودش را دارد:

1. کلمپ آمپرمترهای ضد انفجار: استفاده از کلمپ آمپرمترهای معمولی در زون ۱ ممنوع است، مگر اینکه سایت موقتاً ایمن شده و مجوز کار گرم (Hot Work Permit) صادر شده باشد. اما برخی برندهای خاص، مولتی‌مترها و کلمپ‌های ذاتاً ایمنی (Ex i) تولید می‌کنند که انرژی باتری و مدار آن‌ها به قدری محدود شده است که حتی در صورت افتادن یا شکستن، جرقه آتش‌زا تولید نمی‌کنند. این ابزارها بسیار گران‌قیمت هستند.

2. آمپرمترهای تابلویی Ex e: در تابلوهای برق ضد انفجار، آمپرمترها (مانند ولت‌مترها) معمولاً درون ماژول‌های سیلندر شکلِ ضد شعله قرار می‌گیرند و روی درب تابلو نصب می‌شوند. عقربه‌ی این آمپرمترها معمولاً دارای یک قسمت قرمز رنگ (Overload Zone) است تا اپراتورِ سایت با یک نگاه متوجه شود که آیا موتور در حال کشیدن جریان غیرمجاز است یا خیر.
