بوشن، یونیون و فلکسی؛ شاهراه‌ها و اتصالات کابل‌کشی در صنایع

---

در مقالات قبلی درباره تجهیزاتی مثل الکتروموتورها و ابزارهای پایش مثل ولت‌متر و آمپرمتر صحبت کردیم. اما این تجهیزات چطور به هم متصل می‌شوند؟ کابل‌های برق چطور با امنیت کامل و بدون آسیب دیدن از تابلوهای برق به سمت سنسورها، پمپ‌ها و موتورها هدایت می‌شوند؟

در صنایع سنگین (به‌ویژه نفت و گاز)، کابل‌ها را به صورت روباز رها نمی‌کنند؛ بلکه آن‌ها را از درون لوله‌های فولادی صلب (Rigid Conduits) عبور می‌دهند. برای اتصال، مسیر دادن و حفظ انعطاف‌پذیری این لوله‌کشی‌های برق، به سه قطعه کلیدی نیاز داریم: بوشن (Coupling/Bushing)، یونیون (Union) و لوله فلکسی (Flexible Conduit). در این مقاله بررسی می‌کنیم که این سه قطعه چه نقشی در زیرساخت برق صنعتی دارند.

---

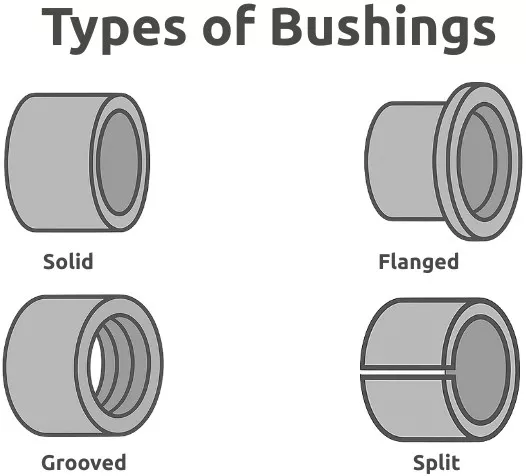

۱. بوشن (Coupling / Bushing) چیست؟ رابط مستقیم و ساده

بوشن ساده‌ترین و رایج‌ترین قطعه اتصال در لوله‌کشی برق و مکانیک است. بوشن یک قطعه استوانه‌ای کوچک است که داخل آن کاملاً رزوه شده است (ماده یا Female).

وظیفه اصلی: وقتی می‌خواهید دو لوله فولادیِ کابل‌کشی را در یک مسیر مستقیم به هم متصل کنید تا طول لوله بلندتر شود، از بوشن استفاده می‌کنید. دو سر لوله‌ها (که رزوه نر دارند) از دو طرف داخل بوشن پیچ می‌شوند و به هم می‌رسند. همچنین از بوشن‌ها برای اتصال لوله به جعبه‌های تقسیم (Junction Box) نیز استفاده می‌شود.

• محدودیت بزرگ: برای بستن بوشن، حتماً باید یکی از لوله‌ها یا خود بوشن را بچرخانید. اگر طول لوله‌ها بلند باشد یا در جای خود فیکس شده باشند، چرخاندن آن‌ها غیرممکن است. اینجاست که به قطعه بعدی یعنی یونیون نیاز داریم.

---

۲. یونیون (Union) چیست؟ کلید خلاص‌کن لوله‌های صلب

یونیون (که به آن مهره ماسوره تابلویی یا کانال هم می‌گویند) یک اتصال سه‌تکه‌ بسیار هوشمندانه است. یونیون شامل دو بوش رزوه شده و یک مهره بزرگِ وسطی (Nut) است.

وظیفه اصلی: یونیون به شما این امکان را می‌دهد که دو لوله فولادی کاملاً ثابت را (که هیچ‌کدام قابلیت چرخیدن ندارند) به یکدیگر یا به یک تابلوی برق متصل کنید. با قرار دادن دو سر لوله‌ها در کنار هم، شما فقط مهره وسطی یونیون را می‌چرخانید و سفت می‌کنید؛ بدون اینکه نیاز باشد لوله‌های سنگین صنعتی را تکان دهید.

• کاربرد حیاتی در تعمیرات: اگر در آینده بخشی از لوله‌کشی برق دچار مشکل شود، با باز کردن مهره وسطی یونیون، می‌توانید آن بخش از لوله را بدون تخریب یا باز کردن کل خطِ کابل‌کشی، به راحتی بیرون بیاورید و تعویض کنید.

۳. لوله فلکسی (Flexible Conduit) چیست؟ زره انعطاف‌پذیر کابل‌ها

لوله‌های فولادی صلب بسیار عالی هستند، اما یک عیب بزرگ دارند: کاملاً خشک و غیرقابل انعطاف هستند. وقتی می‌خواهید کابل را به یک الکتروموتور متصل کنید که دائماً در حال لرزش است، یا می‌خواهید مسیر کابل را در یک فضای تنگ و پر از مانع تغییر دهید، نمی‌توانید از لوله فولادی صلب استفاده کنید؛ چون بر اثر لرزش یا فشار ترک می‌خورد.

اینجاست که از لوله فلکسی (فلکسیبل یا لوله خرطومی صنعتی) استفاده می‌شود. فلکسی یک لوله محافظ خرطومی است که به کابل‌ها اجازه می‌دهد در زوایای مختلف خم شوند.

• انواع رایج در صنعت: 1. فلکسی فلزی بدون روکش: برای محیط‌های خشک که فقط محافظت مکانیکی در برابر ضربه نیاز است.

  2. فلکسی فلزی روکش‌دار (Liquid-Tight): یک لایه روکش پلاستیکی (PVC) روی بدنه فلزی کشیده شده تا از نفوذ آب، رطوبت، روغن و گازهای خورنده به داخل کابل جلوگیری کند. این مدل در صنایع پتروشیمی به شدت پرکاربرد است.

چالش بزرگ: این اتصالات در محیط‌های ضد انفجار (Ex) چگونه عمل می‌کنند؟

در مناطق مستعد خطر (Hazardous Areas) مانند زون ۱ و ۲ پالایشگاه‌ها، سیستم لوله‌کشی کابل‌ها (Conduit System) باید کاملاً آب‌بندی و ایزوله باشد. اگر جرقه‌ای در درون یک باکس رخ دهد، گازهای شعله‌ور نباید بتوانند از طریق لوله‌ها حرکت کنند و به بخش‌های دیگر سایت سرایت کنند.

بنابراین، نسخه ضد انفجار این سه قطعه با استانداردهای بسیار سخت‌گیرانه‌ای ساخته می‌شود:

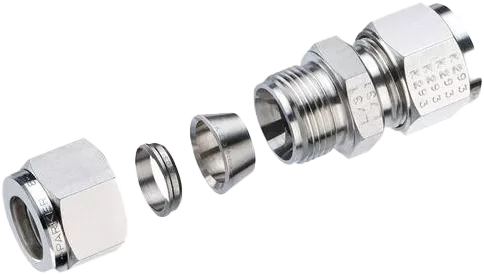

بوشن و یونیون ضد انفجار (Ex d / Ex e)

این قطعات معمولاً از جنس برنج (با روکش نیکل)، استنلس استیل یا آلومینیوم دایکاست ضخیم ساخته می‌شوند. رزوه‌های آن‌ها به صورت گام‌های دقیق (NPT یا Metric) طراحی می‌شود. در استاندارد ضد شعله (Ex d)، یونیون‌ها باید حداقل ۵ رزوه درگیر با لوله داشته باشند تا اگر انفجاری رخ داد، گازهای داغ حین عبور از لابلای این رزوه‌ها خنک شده و انرژی خود را از دست بدهند.

بوشن سیل‌کاری (Sealing Fitting)

یک نوع بوشن خاص در صنایع ضد انفجار وجود دارد که پس از عبور کابل‌ها از درون آن، داخلش را با یک رزین یا خمیر مخصوص (Sealing Compound) پر می‌کنند. این کار لوله را کاملاً مسدود می‌کند تا گاز یا شعله نتواند از یک زون خطرناک به زون ایمن حرکت کند.

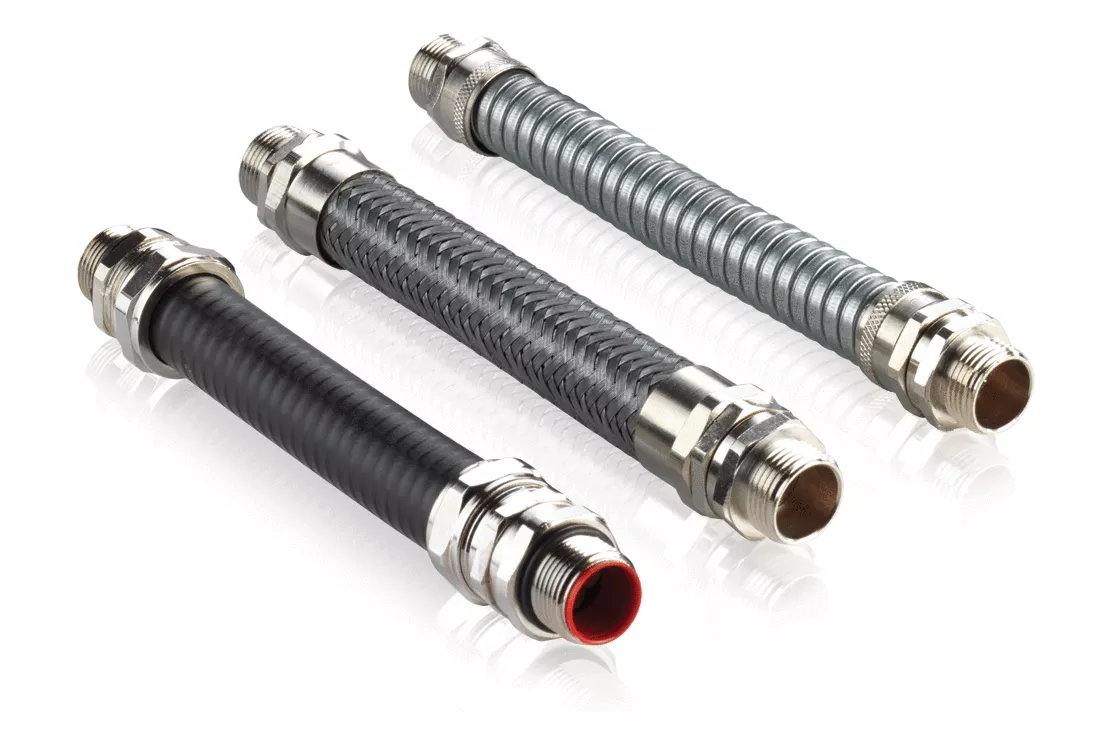

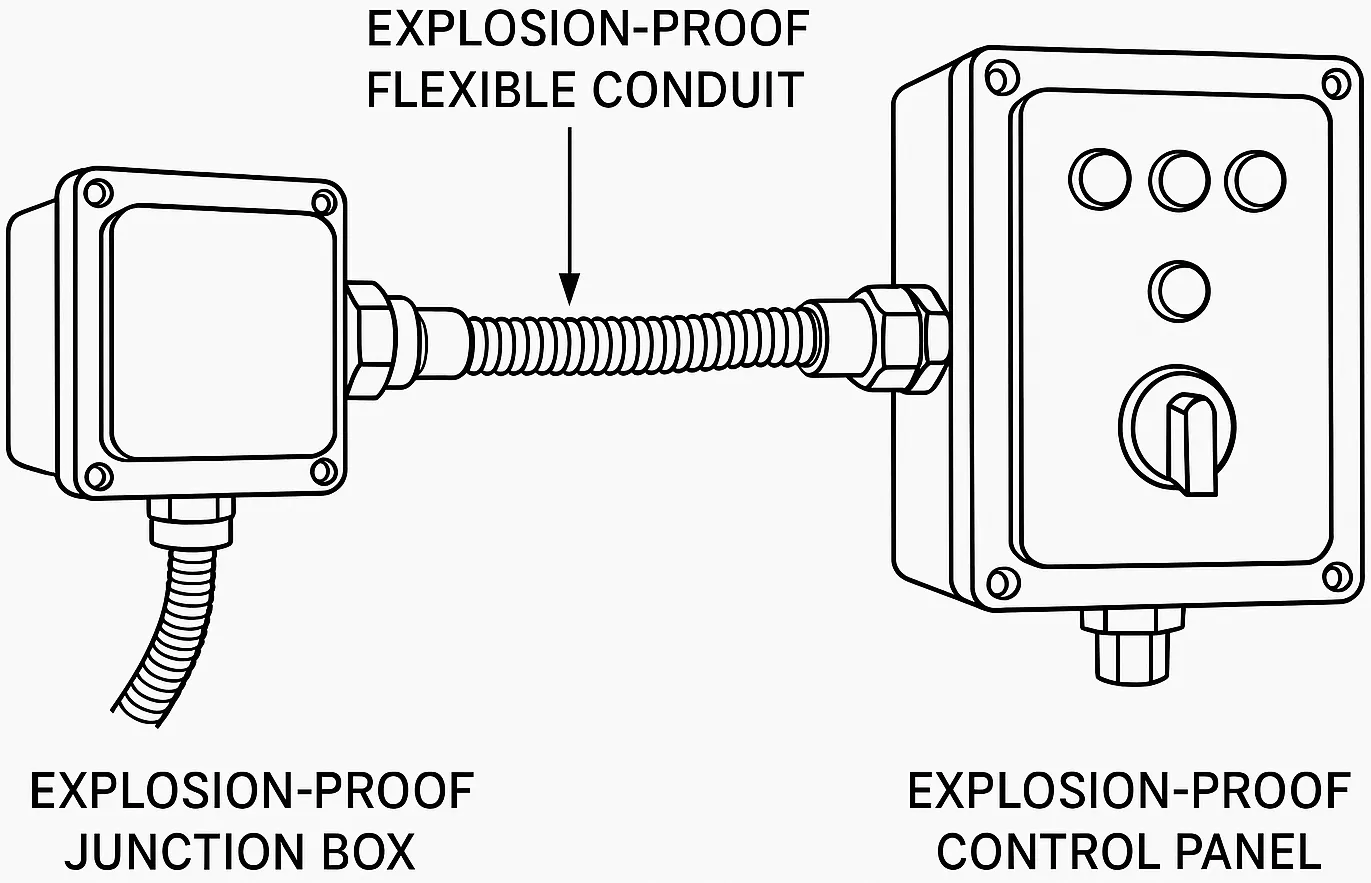

فلکسی ضد انفجار (Explosion-Proof Flexible Coupling)

شما نمی‌توانید از لوله‌های فلکسیبل معمولی در زون‌های خطر استفاده کنید. فلکسی‌های ضد انفجار صنعتی در واقع لوله‌های استیل بسیار مقاومی هستند که با یک یا دو لایه بافت توری از جنس استنلس استیل (Stainless Steel Braiding) زره‌پوش شده‌اند. این لوله‌ها در عین انعطاف‌پذیری بالا، می‌توانند فشار ناشی از انفجارهای داخلی را کاملاً تحمل کنند بدون اینکه پاره شوند.

جدول مقایسه سریع بوشن، یونیون و فلکسی
